Lpt LCD
Een standaard HD44780 16×1 LCD aan de LPT poort.
De LCD is onder Linux met lcdproc als standaard character LCD te gebruiken te gebruiken.
kleine footnote, een 16×1 LCD is eigenlijk een 8×2 LCD waar de “regels” naast elkaar staan
Onderdelen lijst
- HD44780 Character LCD
- LPT kabel
- een 5 volt power supply (molex, USB poort, COM poort , kies er maar 1)

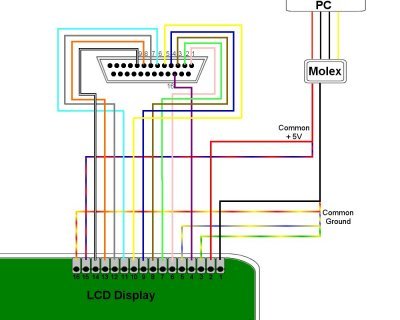

Schema
Sources
